矢量网络分析仪SNA6000A系列

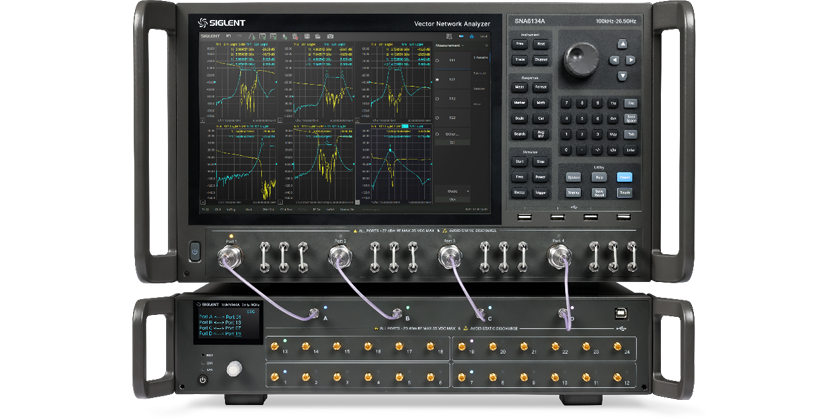

开关矩阵-轻松实现多端口器件测试需求

开关矩阵能让多端口器件测试的连线变得简单，并且也是自动测试系统

的重要组成部分，起着控制信号流向的作用。鼎阳科技SSM5000A

系列射频开关矩阵，频率范围9 kHz~26.5 GHz，适配鼎阳科技所有

矢网产品，单台可将输出端口扩展至24个，还可继续叠加。与传统测

量方式相比，使用射频开关矩阵测量速度大大提升，可以帮助工程师

轻松实现矢量网络分析仪和多端口被测物的连接与测试，也极大的适

配了生产线使用场景。

时域分析和信号完整性测量

SNA6000A 支持高级时域分析功能（TDR），可精确测量传输线的

特征阻抗，并帮助定位断点或短路点的具体位置。此外，SNA6000A

的 TDR 功能还可通过内部仿真生成眼图，无需额外的码型发生器，即

可高效完成波形一致性测试。利用眼图功能可以更直观地分析信号传输

中的噪声、抖动、码间串扰等问题。TDR 功能可广泛应用于 PCB 板阻

抗测试，材料性能测试，传输线质量测试中。

材料介电特性的精确表征和测量

鼎阳科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、

MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用

户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分

析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户

完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地

分析测量结果，非常适合实验室、研究机构和教育教学环境。

芯片测试-一次连接即可实现多种测量

SNA6000A凭借高精度和宽频率范围，进行高效精准的毫米波芯片测试

，加速毫米波半导体制造，助力5G通信和先进传感等领域发展。

OTA测试的理想设备

SNA6000A以其完备的软硬件功能，成为近场、远场、紧缩场天线测试系

统的核心设备，模拟真实无线环境，助力天线和无线通信设备的测试。

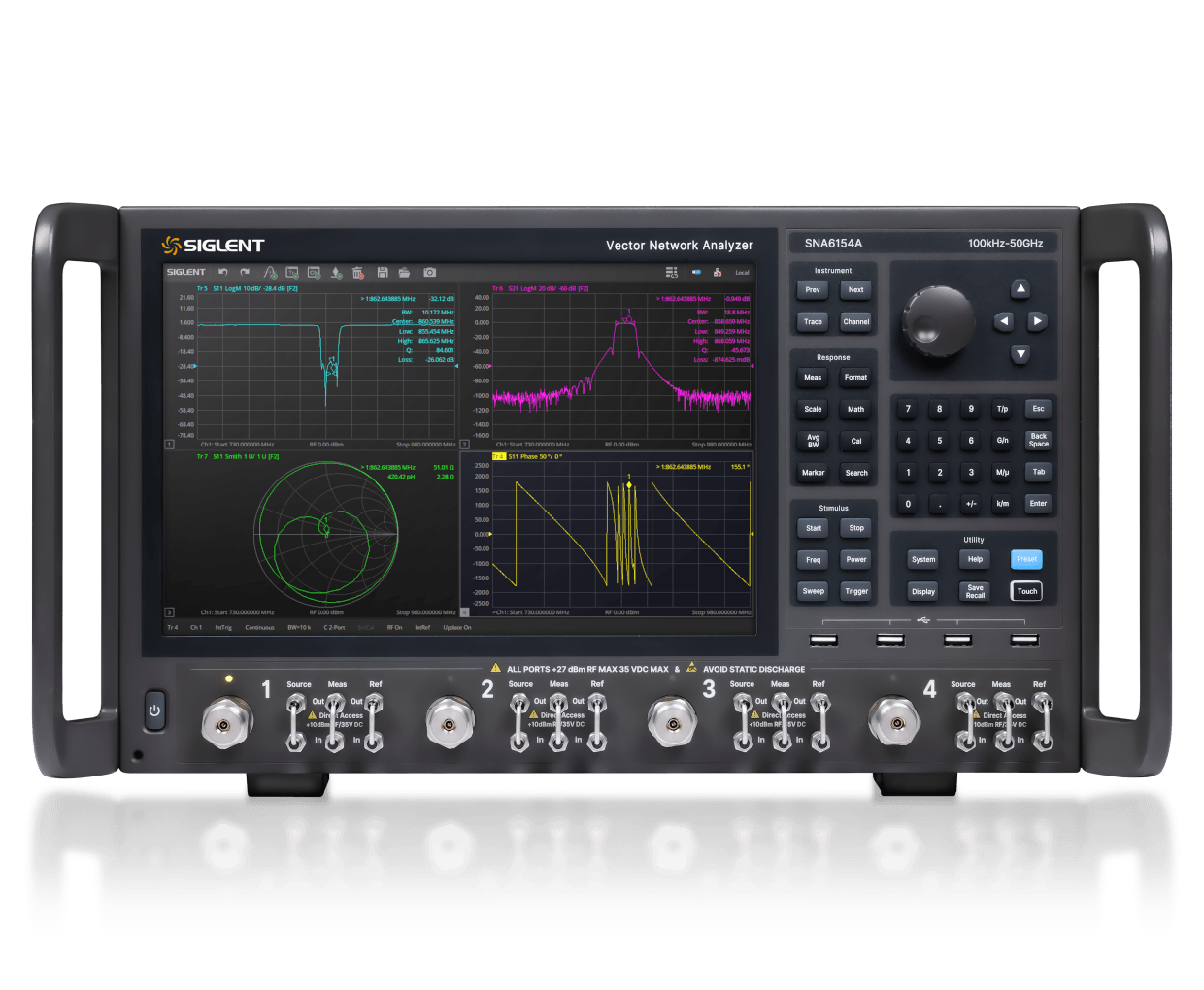

SNA6000A系列

测量频率范围100 kHz-50 GHz 端口数2/4 动态范围135 dB

产品简介

SNA6000A系列是鼎阳科技的高端矢量网络分析仪，拥有高达50 GHz的测量频率，支持4端口S参数全面测量。其强大的差分测量与时域分析能力，让其在高频器件测试中脱颖而出。支持多种校准方法和极限测试功能，确保测量结果的精准与可靠。

主要特性

频率范围：100 kHz~50 GHz
动态范围：135 dB
中频带宽范围：1 Hz~10 MHz
输出功率设置范围：-60 dBm ~ +20 dBm
支持4端口S参数测量、差分（平衡）测量、时域分析、标量混频器测量等等
可选配电子校准件、开关矩阵、机械开关

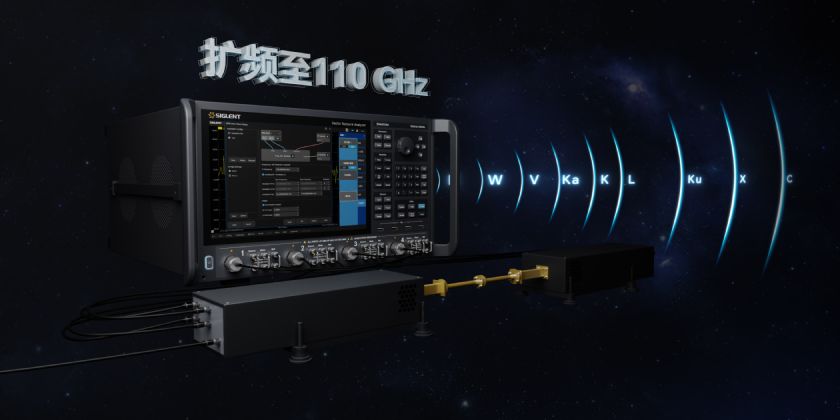

毫米波测量-频率扩展到110 GHz

SNA6000A最高测量频率达50GHz，并可扩展至110GHz。这一频率的突破，满足当今高速通信和高频测试需求。在5G/6G频段的移动通信等应用中，毫米波频段表征放大器、滤波器、混频器和天线等有源和无源器件的特性至关重要。SNA6000A兼具卓越的射频性能、完备的硬件架构、丰富的软件功能以及附件组合，全面覆盖从校准到测量的每一个环节，是研发验证与生产测试的理想解决方案。

产品参数

测量频率范围 100 kHz – 13.5 GHz, 100 kHz – 26.5 GHz, 100 kHz – 44 GHz, 100 kHz – 50 GHz	端口数 2, 4
频率分辨率 1 Hz	幅度分辨率 0.05dB
中频带宽范围 1 Hz-10 MHz	输出功率设置范围 -60 dBm ~ +20 dBm
动态范围 135dB	前面板跳线 /, 有
频率分辨率 1 Hz	校准类型响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL校准
通信接口 LAN，USB Device，USB Host(USB-GPIB)	远程控制 SCPI / Labview / IVI based on USB-TMC / VXI-11/ Socket / Telnet / Webserver
直流偏置功能支持	屏幕尺寸 12.1 英寸
视频输出 HDMI	测量分析类型 S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量等
